Artikel Nr.: SO4204-7T

Kurs Elektrische Maschinen 2: Asynchronmaschinen

Lieferumfang:

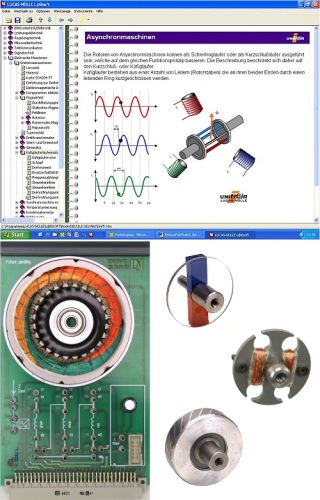

• 1 Experimentierkarte Stator mit Drehstromwicklung, Anlauf- und Betriebskondensator sowie Temperatursensor mit Stromquelle

• 3 Rotoren: Käfigläufer, Permanentmagnetläufer, Läufer mit offener Wicklung

• CD-Rom mit LabSoft-Browser und Kurssoftware



Lerninhalte:

• Nennen der häufigsten Anwendungsarten von Drehfeldmaschinen

• Erklären des Prinzips der Elektromagnetischen Induktion

• Erklären von Aufbau und Funktionsweise von Drehfeldmaschinen

• Erklären der Unterschiede bei Motor- und Generatorbetrieb

• Kennen lernen der wichtigsten Komponenten von Drehfeldmaschinen: Rotor und Stator

• Experimenteller Nachweis der Drehmomententstehung und des Generatorprinzips

• Die Entstehung eines rotierenden Magnetfeldes in Drehfeldmaschinen: Experimenteller Nachweis des magnetischen Drehfeldes im Stator

• Kennen lernen des Prinzips des Drehtransformators

• Messtechnische Untersuchung einer Drehfeldmaschine in Stern- und Dreieckschaltung

• Messen von Leiter- und Strangstrom und -spannung

• Messen von Rotorstrom und -spannung

• Interpretieren des Typenschildes

• Kennen lernen der Nenndaten und Kenngrößen einer elektrischen Maschine: cos Phi, Polpaarzahl, Drehmoment, Drehzahl, Schlupf

• Kennen lernen von Aufbau und Funktionsweise einer Asynchronmaschine mit Käfigläufer

• Messtechnische Untersuchung eines Käfigläufermotors: Frequenzverhalten Steuerkennlinien, Drehrichtungsumkehr

• Messtechnische Untersuchung des Betriebsverhaltens einer Synchronmaschine mit Permanentmagnetrotor

• Kennen lernen des Prinzips des Kondensatormotors (Steinmetzschaltung)

• Messtechnische Untersuchung des Betriebsverhaltens eines Kondensatormotors

• Erklären der Bedeutung der Temperaturüberwachung von elektrischen Maschinen

• Wicklungstemperaturmessung bei laufender Maschine

• Fehlersuche (4 über Relais aktivierbare Fehler)

• Kursdauer: ca. 5,5 h (davon ca. 0,5 h Fehlersuche)
