Artikel Nr.: SO4204-7S

Kurs Elektrische Maschinen 1: Gleichstrommaschinen

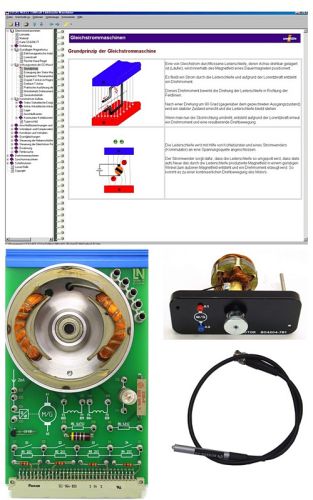

Lieferumfang:

• 1 Experimentierkarte mit offenem, 2-poligen Stator und 2 Erregerwicklungen, Temperatursensor mit Stromquelle sowie Anlass- und Lastwiderständen

• Rotor mit verstellbaren Bürsten

• Stroboskop mit ultraheller LED

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Nennen der häufigsten Anwendungsarten von Gleichstrommaschinen

• Erklären der Elektromagnetischen Induktion und der Lorentzkraft

• Erklären von Aufbau und Funktionsweise von Stromwendermaschinen (Gleichstrommaschinen)

• Kennen lernen der wichtigsten Komponenten von Stromwendermaschinen: Stator, Kommutator und Kohlebürsten

• Messen von Anker- und Erregerstrom und –spannung und Ermittlung des Anker und Erregerwiderstandes

• Interpretieren des Typenschildes

• Kennen lernen der Schaltbilder und Kennlinien für verschiedene Anschlussarten: Reihenschluss-, Nebenschluss- und Doppelschluss

• Anschließen und Betreiben der Gleichstrommaschine in den verschiedenen Betriebsarten

• Messen der Drehzahl mit Hilfe eines Stroboskops

• Kennen lernen von Verfahren zur Drehzahlregelung und Drehrichtungsumkehr: Feldschwächung, Änderung mittels Anker- und Feldwiderständen

• Experimentelle Untersuchung der verschiedenen Verfahren zur Drehzahlverstellung und Drehrichtungsumkehr

• Anschließen und Betreiben der Stromwendermaschine mit Wechselspannung: der Universalmotor

• Kennen lernen von Verfahren zum Bremsen von Gleichstrommaschinen

• Messen von Strom und Spannung beim Bremsen der Gleichstrommaschine

• Erklären der Bedeutung der Temperaturüberwachung von elektrischen Maschinen

• Temperaturmessung der Erregerwicklung bei laufender Maschine mit Hilfe eines Halbleitersensors

• Kursdauer: ca. 5,5 h
