Artikel Nr.: SO4204-5M

Kurs Elektronik 5: Operationsverstärker

Lieferumfang:

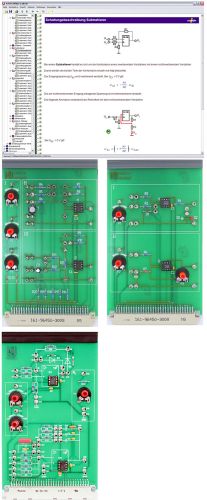

• 1 Experimentierkarte mit invertierender und nichtinvertierender Operationsverstärkerschaltung

• 1 Experimentierkarte mit Komparator- und Schmitt-Triggerschaltung mit einstellbarer Referenzspannung

• 1 Experimentierkarte zum Aufbau verschiedener Operationsverstärkerschaltungen (Aktive Filter, Präzisionsgleichrichter, Differenzierer, Integrierer, Konstantstromquelle, Präzisionsspannungsquelle) mit einstellbarer Referenzspannung und variablem Lastwiderstand

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennen lernen des Aufbaus und der Funktionweise von Operationsverstärkern

• Kennen des Schaltbildes und der Grundschaltungsarten von Operationverstärkern (Impedanzwandler, Summierer, Komparator, Schmitt-Trigger)

• Messtechnische Ermittlung der Kenn- und Grenzwerte eines Operationsverstärkers

• Untersuchung des Gleich- und Wechselspannungsverhaltens von invertierenden und nichtinvertierenden Operationsverstärkerschaltungen

• Aufbau und Messungen an Präzisionsspannungsquelle und Konstantstromquelle

• Aufbau und Messungen an Summierer- und Subtrahierer-Schaltungen

• Aufbau und Messungen an Integrierer und Differenzierer-Schaltungen

• Messungen an einer Komparatorschaltung

• Untersuchung des Schaltverhaltens eines Schmitt Triggers in Abhängigkeit der Referenzspannungen

• Aufbau und Messungen an aktiven Filterschaltungen

• Aufbau und messtechnische Untersuchung eines Präzisionsgleichrichters

• Fehlersuche (6 über Relais aktivierbare Fehler)

• Kursdauer: ca. 5,5 h (davon ca. 0,5 h Fehlersuche)
