Artikel Nr.: SO4204-5H

Kurs Elektronik 3: Transistor- und Verstärkertechnik

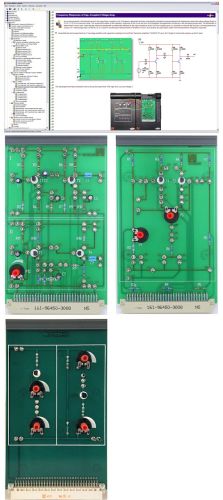

Lieferumfang:

• 1 Experimentierkarte mit 2 mehrstufigen Verstärkerschaltungen mit veränderbarer Gegenkopplung

• 1 Experimentierkarte mit diskret aufgebautem Differenzverstärker

• 1 Experimentierkarte mit 2 Konstantstromquellen (FET und Bipolartransistor)

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Beispielanwendungen für Transistoren als Verstärker kennenlernen

• Kennlinienfelder und Parameter von Transistoren erklären können

• Datenblätter zur Ermittlung von Transistoreigenschaften verwenden

• DC-Vorspannung und Arbeitspunkteinstellung von Transistorverstärkern

• Eigenschaften von Transistorverstärkern in Emitter- und Kollektorschaltung

• Darlingtonschaltung erklären können

• Kennenlernen von Verstärkerklassen: Class-A, -B, -C und -D

• Prinzip des Gegentakt-Verstärkers erklären können

• Kleinsignalverhalten und Ersatzschaltbilder von Verstärkerschaltungen

• Messung der Spannungsverstärkung einer Verstärkerstufe

• Messtechnische Analyse (Verstärkung und Frequenzverhalten) mehrstufige Verstärker bei kapazitiver und direkter Kopplung der Verstärkerstufen

• Messreihen zum Einfluss verschiedener Rückkopplungen auf die Verstärkung durchführen

• Kennenlernen der Funktion und Wirkungsweise des Differenzverstärker

• Differenz- und Gleichtaktbetrieb von Differenzverstärkern

• Offset-Abgleich und Arbeitspunkteinstellung eines Differenzverstärkers durchführen

• Aussteuerung eines Differenzverstärkers mit symmetrischer und unsymmetrischer Spannung

• Kennenlernen der Funktionsweise einer Konstantstromquelle

• Untersuchung des Lastverhaltens einer Konstantstromquelle mit FET bzw. Bipolartransistor

• Fehlersuche (Fehler über Relais aktiviert)

• Kursdauer: ca. 8 h
