Artikel Nr.: SO4204-5A

Kurs Elektronik 1: Halbleiterbauelemente

Lieferumfang:

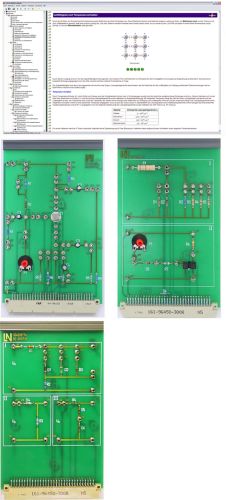

• 1 Experimentierkarte mit Diodenschaltungen (SI-, GE- und Zenerdioden)

• 1 Experimentierkarte mit Fotolichtschranke und Stabilisierungsschaltung mittels Zenerdiode

• 1 Experimentierkarte Transistorschaltungen zum Aufbau verschiedener Schaltungen (Emitter-, Kollektorschaltung, mit / ohne Gegenkopplung)

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Funktionsweise von Halbleitern kennenlernen

• Halbleitermaterialien und ihre Eigenschaften benennen

• Den Begriff "Dotierung" erläutern können

• Den Begriff "P-N-Übergang" erklären können

• Kennen üblicher Bauformen und Bezeichnungscodes von Halbleiterbauelementen

• Kennen der wichtigsten Eigenschaften von Dioden

• Ermittlung der Ventil- und Gleichrichtwirkung einer Diode

• Aufnahme statischer und dynamischer Kennlinien verschiedener Dioden

• Experimentelle Ermittlung der unterschiedlichen Kenngrößen für GE, SI und Zenerdioden

• Untersuchung von Begrenzerschaltungen mit Z-Dioden (belastet und unbelastet)

• Untersuchung von Stabilisierungsschaltungen mit Z-Dioden in Abhängigkeit von Eingangsspannung und Last

• Eigenschaften von speziellen Dioden kennenlernen: Shottky-, PIN-, Tunnel- Kapazitäts- und Backward-Dioden

• Ermittlung der Eigenschaften und Kennlinienaufnahme einer Leuchtdiode

• Untersuchung der Schalteigenschaften und Kennlinienaufnahme eines Fototransistors

• Untersuchung einer Gabellichtschranke

• Kennen der Transistorgrundschaltungen

• Experimentelle Arbeitspunkteinstellung an der Transistorschaltung

• Messtechnische Untersuchung einer Emitterschaltung ohne Gegenkopplung

• Untersuchung der Auswirkung ohmscher und kapazitiver Gegenkopplung an einer Emitterschaltung

• Messtechnische Untersuchung einer Kollektorschaltung

• Fehlersuche (Fehler über Realis aktiviert)

• Kursdauer: ca. 8 h
