Artikel Nr.: SO4204-4F

Kurs Elektrotechnik 2: Wechselstromtechnik

Lieferumfang:

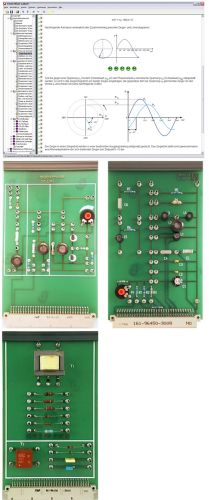

• 1 Experimentierkarte mit passiven Bauelementen R, L, C, über 2 mm Buchsen kombinierbar

• 1 Experimentierkarte mit 3 RLC Schwingkreisen, 1 Schwingkreis abstimmbar

• 1 Experimentierkarte mit 1 Netztransformator, 1 Übertrager und Lastschaltungen

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Den Unterschied zwischen Gleich- und Wechselgrößen erklären können

• Die Kenngrößen sinusförmiger Signale benennen können

• Effektivwerte verschiedener periodischer Signale ermitteln

• Zeigerdiagramme zur Darstellung sinusförmiger Signale verwenden

• Rechnen mit Zeigerdiagrammen

• Kennen der charakteristischen Größen von Kapazitäten und Induktivitäten

• Erklären der Funktion von Kondensator und Spule als Energiespeicher

• Ermitteln der Kapazitätswerte von Kondensatoren mit Hilfe von Messungen

• Ermitteln der Induktivitätswerte von Spulen mit Hilfe von Messungen

• Den Begriff Blindwiderstand von Kapazität und Induktivität kennen lernen

• Den Blindwiderstand von Spule und Kondensator experimentell ermitteln

• Untersuchung des Wechselstromverhaltens von RC- und RL-Spannungsteilerschaltungen

• Untersuchung des Frequenzverhaltens einfacher Filterschaltungen an Wechsel- und Rechteckspannungen

• Die Funktionsweise elektrischer Schwingkreise erklären können

• Kennen lernen der Begiffe Resonanz, Güte, Bandbreite und Grenzfrequenz von Schwingkreisen

• Messung des Frequenzverhaltens von Reihen- und Parallelschwingkreisen

• Abstimmen eines Parallelschwingkreises mit Kapazitätsdioden

• Die Begriffe Wirk-, Blind- und Scheinleistung erklären können

• Untersuchung des Lastverhaltens von Transformatoren: Last-, Leerlauf- und Kurzschlussmessungen

• Kennen der typischen Einsatzgebiete von Transformatoren und Übertragern

• Messen und analysieren des Frequenzverhaltens von Transformatoren

• Untersuchung des Lastverhaltens von Übertragern

• Messen und analysieren des Frequenzverhaltens von Übertragern

• Fehlersuche (4 über Relais aktivierbare Fehler)

• Kursdauer: ca. 8 h (davon ca. 1 h Fehlersuche)
