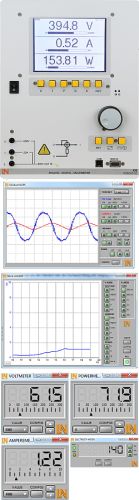

Artikel Nr.: CO5127-1Z

Analog/Digital Multimeter, Leistungs- + Leistungsfaktormesser, Software



Die Bereiche elektrische Maschinen, Leistungselektronik und Antriebstechnik stellen besondere Anforderungen an Messgeräte. Neben einem hohen Überlastschutz, muss die Erfassung der Messwerte unabhängig von der Kurvenform erfolgen. Das Universalmessgerät ist speziell für diese Bedürfnisse ausgelegt. Es ersetzt gleichzeitig bis zu 4 verschiedene Messgeräte– es ist Strom-/Spannungs-, Leistungs- und Phasenwinkelmesser in einem. Das grafische Display ermöglicht den Einsatz sowohl bei Schüler- als auch bei Demonstrationsexperimenten. Die im Lieferumfang enthaltene Software VI-Starter ermöglicht die Visualisierung der Messgrößen auf dem PC.

  • Gleichzeitige, kurvenformunabhängige Messung von Spannung und Strom (max. 600 V, 20 A) (Messung von getakteten Spannungen)

  • Berechnung von Wirk-, Schein-,Blindleistung und des Leistungsfaktors

  • Messung von Gesamteffektivwert (RMS-AC+DC); Wechseleffektivwert (RMS-AC) und Arithmetischem Mittelwert (AV-AC+DC)

  • Elektrisch unzerstörbar bis 20 A/600 V

  • Großes, kontrastreiches hintergrundbeleuchtetes Grafikdisplay (5,7")

  • Großanzeige oder Anzeige von bis zu 4 Messwerten

  • Digital- oder Quasianaloganzeige

  • USB-Schnittstelle

  • Innenwiderstand: Strompfad 10mOhm, Spannungspfad 10MOhm

  • Spannungsbereiche: 30; 300; 600V

  • Strombereiche: 1; 10; 20A

  • Messgenauigkeit: 2%

  • Automatische oder manuelle Messbereichswahl

  • Demonstrationsmessgerät für Netzbetrieb

  • Betriebsspannung: 230V, 50Hz

  • Abmessungen: 297 x 228 x 85 mm (HxBxT)

  • Gewicht: 1,5 kg



Mit der Software VI-Starter lassen sich alle gemessenen Größen auf dem PC darstellen. Es lassen sich bis zu 17 verschiedene Anzeigen öffnen.

  • Oszilloskopdarstellung für Spannung, Strom und Leistung

  • Leistungszähler zur Anzeige aufgenommener und abgegebener Leistung

  • Daten-Logger für 14 verschiedene Messgrößen

  • Daten Export für Daten-Logger

  • Kennlinienschreiber

  • Labview Treiber und Beispiele im Lieferumfang

  • 32-Bit-Version für Windows
