Artikel Nr.: SE2671-3C

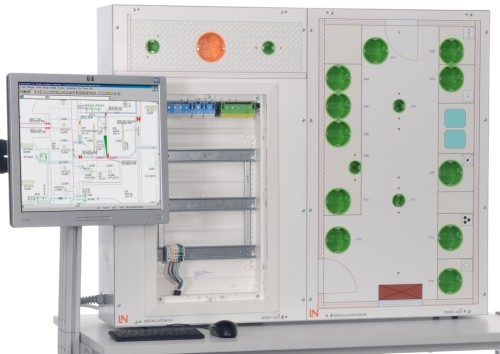

VDE Gebäude-System-Trainer: Ausbildungsprojekt Hausinstallation, energieseitig

Der Gebäudesystemtrainer dient der Vermittlung theoretischer und praktischer Kenntnisse der Installationstechnik. Als kompaktes, transportables Trainingssystem ist er sehr gut für die fachpraktische Projektarbeit geeignet.

Inhalte:

• Planung und Aufbau einer Wohnungsinstallation

• Umsetzung eines Kundenauftrages

• Erarbeitung von Arbeitsabläufen zur Installation verschiedener Räume

• Kennenlernen verschiedener Installations- und Verlegearten

• Anwendung und Einhaltung von Normen, Richtlinien und Technische Anschlussbedingungen (TABs)

• Einbau und Verdrahtung verschiedener Komponenten sowie Erlernen handwerklicher Fertigkeiten beim Umgang mit Originalteilen

• Messung und Überprüfung der installierten Anlage

• Anfertigen von Prüfprotokollen nach DIN / VDE

Lieferumfang

• Grundgerät mit Unterverteilung und Hohlwanddosen

• 13 Aus-, Serien-, Wechselschalter, Taster, Steckdosen

• Elektronisches Vorschaltgerät

• Programmierbarer Multifunktionsschalter

• 5 Glühlampen, 2 Leuchtstofflampen

• 1 Halogenlampe, 1 Kompaktleuchtstofflampe

• 5 Leitungsschutzschalter

• Blitz- und Überspannungsschutz (C-Schutz, D-Schutz)

• 2 Dimmer

• Elektronischer Trafo

• Bewegungsmelder

• Herdanschlussdose

• FI-Schutzschalter, 4-polig

• Stromstoßschalter

• Kabel, Leitungen, Klemmen

• Aufbewahrung für Installationsmaterial

Technische Daten

• Spannungsversorgung 400V CEE

• Über Schlüsselschalter zuschaltbar

• Vorderseite Unterputzinstallation, komplett verrohrt

• Rückseite Lochraster für Aufputzinstallation, Zuleitungen verrohrt

• Abmessungen: 1000x800x220mm (BxHxT)
