Artikel Nr.: SE2671-3A

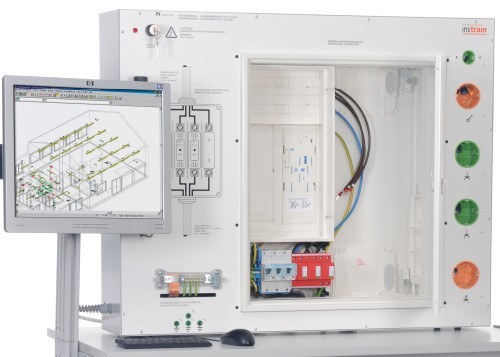

VDE Gebäude-System-Trainer: Ausbildungsprojekt Hausanschluß, Unterverteilung

Der Gebäudesystemtrainer dient der Vermittlung theoretischer und praktischer Kenntnisse der Installationstechnik. Als kompaktes, transportables Trainingssystem ist er sehr gut für die fachpraktische Projektarbeit geeignet.

Inhalte

• Planung und Aufbau einer Hauseinspeisung

• Umsetzung eines Kundenauftrages

• Erarbeitung von Arbeitsabläufen zur Installation einer Hauptverteilung

• Kennenlernen verschiedener Komponenten einer Hauseinspeisung

• Anwendung und Einhaltung von Normen, Richtlinien und Technische Anschlussbedingungen (TABs)

• Einbau und Verdrahtung verschiedener Komponenten sowie Erlernen handwerklicher Fertigkeiten beim Umgang mit Originalteilen

• Messung und Überprüfung der installierten Anlage

• Anfertigen von Prüfprotokollen nach DIN / VDE

Lieferumfang

• Grundgerät mit Hausanschluss

• Zählerschrank und Hohlwanddosen

• FI-Schutzschalter (RCD), 4-polig

• Kombi-Blitzschutzmodul (B-Schutz, C-Schutz)

• Verdrahtungsmaterial

• Planungssoftware

• Elektronischer Haushaltszähler

• 4 Leitungsschutzschalter

• Selektiver Leitungsschutzschalter / SLS

• Montageanleitung

Technische Daten

• Spannungsversorgung 400V CEE

• Über Schlüsselschalter zuschaltbar

• Zählerschrank vorinstalliert

• Stromkreisinstallation unterputz, verrohrt

• Abmessungen: 1000x800x220mm (BxHxT)
