Artikel Nr.: SE2671-1D

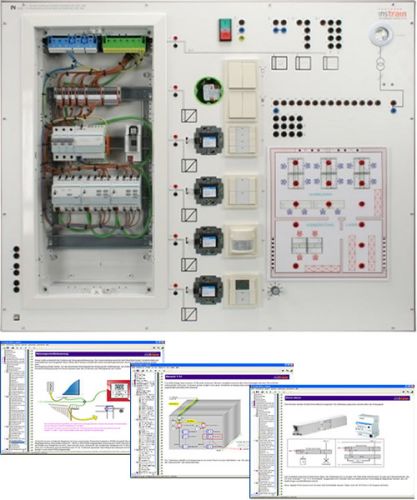

VDE Gebäude-System-Trainer: Interface, Bustechnik KNX/EIB, Fehlersimulation

Die Lernziele sind folgendermaßen strukturiert:

• Lernprojekt, Gesamtübersicht

• Aufbau von Busstrukturen, Topologie

• Anwendungsmöglichkeiten des KNX/EIB

• Projektierung mit der ETS3

• Telegrammaufbau und Adressierung

• Übertragungsmedien, Busleitung

• Installation einer KNX/EIB Anlage mit verschiedenen Anwendungen

• Beleuchtungssteuerung

• Jalousiesteuerung

• Heizungsregelung

• Raumüberwachung, Präsenzüberwachung

• Inbetriebnahme und spezifische Prüfung

• Blitz- und Überspannungsschutz

• Dokumentation, Übergabe- und Prüfbericht

Alle Experimente können sowohl im fehlerfreien, sowie im fehlerbehafteten Zustand durchgeführt werden. durch verschiedene Fehlerkombinationsmöglichkeiten entsteht eine große Anzahl an Übungsaufgaben.

Lieferumfang und Funktionselemente

• CD-ROM mit Labsoft-Browser und Kurssoftware

• Planungssoftware für die komplette Gebäudeplanung

• Gebäudesystemtrainer „ Gebäudesystemtechnik“

• PC gestützter Universalfehlersimulator

• Betriebsspannung: 230/400V/50Hz

• Anschluss: CEE 16A

• PC-Verbindung: USB

Funktionselemente:
UP-Unterverteilung 4-reihig
Durchführungsklemmen (30Stk.) verdrahtet auf 4mm Sicherheitsbuchsen
EIB-Spannungsversorgung mit Drossel
EIB-USB Schnittstelle
EIB-Schaltaktor 8-fach
EIB-Jalousieaktor 2-fach
EIB-Blitzschutzbusklemmen
EIB-UP Schnittstellen (5Stk.)
EIB-Taster 2-fach
EIB-Taster 4-fach
EIB-Heizungssteuerung
EIB-Info Display
EIB-4fach Binäreingang
Raumtemperatursimulation
12 TE Reserveplatz für Zusatzkomponenten vorverdrahtet

• Gebäudesimulation
  13 Lampen
  2 Jalousiesimulationen
  1 zweiseitige Vorhangsimulation
  4 Projektmasken

• Integrierte Messgeräte:
  2 Spannungsmesser, max. 600V
  1 Strommesser max. 10A
  1 Dreikanaloszilloskop max.600V

• Ein- und Ausgänge: Bus 2mm Sicherheitsbuchsen, Netz 4mmSicherheitsbuchsen

• Abmessungen: 1000 x 800 x 220mm

• Gewicht: 25Kg

Als Ergänzung zum Ausbildungsthema ist neben der didaktischen Lernsoftware eine Planungssoftware für die komplette Gebäudeplanung enthalten. Diese Software umfasst die Bereiche Elektro, Sanitär, Heizung, Klima und Lüftung. Durch eingebettete Produktdatenbanken verschiedener Hersteller können folgende Funktionen realisiert werden:

• Erstellung von Grundrissen in 2D oder 3D

• Erstellung von Installationsplänen verschiedener Gewerke

• Erstellung von Plänen für EIB, IT, Blitzschutz etc.

• Erstellung von Ausschreibungsunterlagen

• Erstellung von Materiallisten

• Erstellung von Verteilerplänen

• Berücksichtigung von Verlegerichtlinien

• Erstellung von Prüfunterlagen
