Artikel Nr.: SE2671-1E

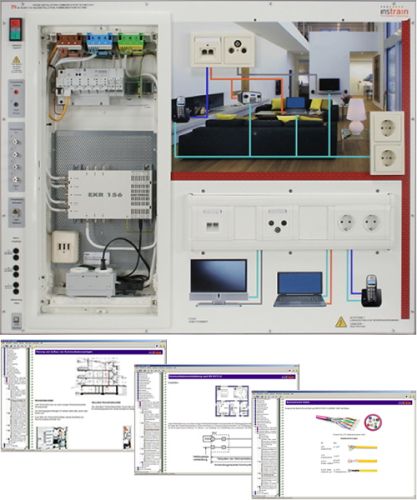

VDE Gebäude-System-Trainer: Interface, Netzwerktechnik mit Fehlersimulation

Die Lernziele sind folgendermaßen strukturiert:

• Lernprojekt, Gesamtübersicht

• Vernetzung zweier PC`s mit einem Cross-Over Kabel

• Anfertigen und Prüfen eines Cross-Over Kabels

• Einbau, Verkabelung und Prüfung zweier RJ45 Dosen in ein Kanalsegment

• Vernetzung der PC`s über die RJ 45Dosen (LSA)

• Bestückung des Verteilers mit NTBA, W-LAN-Router, u.a.

• Installation eines PATCH-feldes in einen Multimediaverteiler

• Vernetzung der PC`s über Switch und Patchfeld

• Aufgabe Vernetzung zweier PC`s mit POF

• Inbetriebnahme eienes DSL Anschlusses

• Einspeisung eines Signals mittels DVB-T Empfängers

• Installation von Durchgangs und Enddosen in einem Kanalsegmen (Koax)

• Dokumentation, Übergabe- und Prüfbericht

Alle Experimente können sowohl im fehlerfreien, sowie im fehlerbehafteten Zustand durchgeführt werden. durch verschiedene Fehlerkombinationsmöglichkeiten entsteht eine große Anzahl an Übungsaufgaben.

Technische Daten:

• Betriebsspannung:230V/50Hz

• Anschluss: Schtzkontaktstecker

• PC-Verbindung: USB

• Funktionselemente:
  Multimediaverteilerschrank
  Switch 4-fach
  Patchmodul 4-Ports
  2 Steckdosen für Geräte Schutzklasse II
  2 Schutzkontakt-Steckdosen 230V
  Kanalsegment
  Montagematerial für RJ 45 Dosen Cat 6a
  2 Wandler RJ45 / LWL
  Montagematerial für Antennendosen
  Montagematerial für LWL/POF

• Integrierte Messgeräte:
  2 Spannungsmesser, max. 600V
  1 Strommesser max. 10A
  1 Dreikanaloszilloskop max.600V

• Abmessungen: 1000 x 800 x 220mm

• Gewicht: 45Kg

Als Ergänzung zum Ausbildungsthema ist neben der didaktischen Lernsoftware eine Planungssoftware für die komplette Gebäudeplanung enthalten. Diese Software umfasst die Bereiche Elektro, Sanitär, Heizung, Klima und Lüftung. Durch eingebettete Produktdatenbanken verschiedener Hersteller können folgende Funktionen realisiert werden:

• Erstellung von Grundrissen in 2D oder 3D

• Erstellung von Installationsplänen verschiedener Gewerke

• Erstellung von Plänen für TV-Anlagen, Netzwerke, Telefonnetze

• Erstellung von Ausschreibungsunterlagen

• Erstellung von Materiallisten

• Erstellung von Verteilerplänen

• Berücksichtigung von Verlegerichtlinien

• Erstellung von Prüfunterlagen
