Artikel Nr.: LM8552

Installationstester zur Prüfung der Schutzmassnahmen nach DIN VDE0100/Teil 600

Eine Weitbereichsmesseinrichtung ermöglicht den Einsatz des Prüfgeräts für alle Wechselstrom- und Drehstromnetze mit Spannungen von 65 bis 500 V und Frequenzen von 15,4 bis 420 Hz.

• Schleifen- und Netzimpedanzmessung

• Messung des Isolationswiderstandes mit Nennspannung, mit variabler oder ansteigender Prüfspannung, Niederohmmessung

• Erdwiderstandsmessung

• Standortisolationsmessung

• Universelles Anschlusssystem

• Anzeige von zulässigen Sicherungstypen für elektrische Anlagen

• Prüfung des Anlaufs von Energieverbrauchszählern

• Berechnung von Leitungslängen für gängige Querschnitte von Kupferleitungen

• Messung von Vor-, Leck- und Ausgleichsströmen bis 1 A sowie Arbeitsströme

• Messen der Drehfeldrichtung (Phasenfolge, höchste verkettete Spannung)

• Messen der Berührungsspannung ohne Auslösung des Schalters.

• Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit



Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern

• Prüfen von Anlagen bzw. RCD-Schutzschaltern mit steigendem Fehlerstrom mit Anzeige des Auslösestroms sowie der Berührungsspannung im Augenblick des Auslösens.

• Prüfen von RCD-Schutzschaltern mit: ½ × IΔN, 1× IΔN, 2× IΔN, 5× IΔN

• Prüfen von RCD-Schutzschaltern, die für pulsierende Gleichfehlerströme geeignet sind; die Prüfung erfolgt mit positiven oder negativen Halbwellen

• Prüfen von RCD-Schutzschaltern mit einstellbarem Fehlerstrom zur Ermittlung der Berührungsspannung und des Auslösestroms



Auswertesoftware

• Die Software erfasst alle wichtigen Daten zur Protokollierung nach DIN VDE 0100 Teil 600

• Prüfprotokolle (ZVEH) können automatisch erstellt werden

• Verteilerstrukturen mit Stromkreis-/RCD-Daten sind individuell definierbar

• Erstellte Strukturen können gespeichert und bei Bedarf in das Prüfgerät geladen werden

• Prüfgerät und PC können Daten bidirektional über USB-Anschluss austauschen

• Datenexporte sind in EXCEL, CSV und XML möglich



Lieferumfang

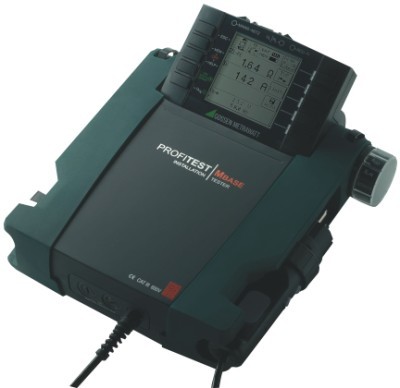

• 1 Prüfgerät Fabrikat Metrawatt, Typ ProfitestMbase

• 1 Schutzkontaktstecker-Einsatz (PRO-Schuko)

• 1 Stück 2-Pol-Messadapter

• 1 Leitung zur Erweiterung zum 3-Pol-Adapter (PRO-A3-II)

• 2 Krokodilklemmen

• 1 Umhängegurt

• 1 Satz Batterien (8 x LR6)

• 1 Kurzbedienungsanleitung

• 1 Bedienungsanleitung (auf CD-ROM)

• 1 DKD-Kalibrierschein

• 1 PC-Programm ETC zur Kommunikation mit dem Prüfgerät.
