Artikel Nr.: SE2671-1C

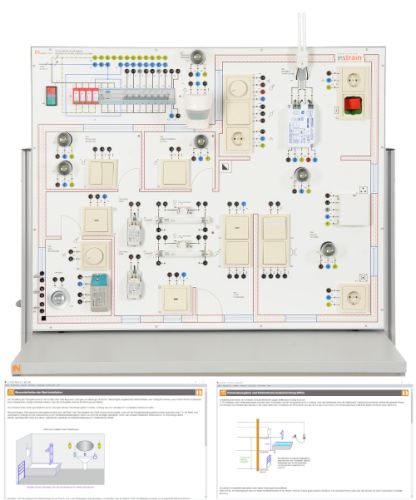

VDE Gebäude-System-Trainer: Interface, Beleuchtungs- & Gerätetechnik, Fehlersim.

Kompaktes, multifunktionales und computergestütztes Trainingsgerät für die elektrischen Installationstechnik und deren Schutzmaßnahmen zum Thema "Lampen- und Geräteschaltungen". Inhaltlich umfasst das System die übergeordneten Themen Installationsschaltungen, Planung, Kabel, Verlegung, Unterverteilung und Schutzmassnahmen nach VDE. Alle Experimente können sowohl im fehlerfreien, sowie im fehlerbehafteten Zustand durchgeführt werden. Durch verschiedene Fehlerkombinationsmöglichkeiten entsteht eine große Anzahl an Übungsprojekten.

Als Ergänzung zur Hardware ist neben der didaktischen Lernsoftware eine Planungssoftware für die komplette Gebäudeplanung enthalten. Diese Software umfasst die Bereiche Elektro, Sanitär, Heizung, Klima und Lüftung. Durch eingebettete Produktdatenbanken verschiedener Hersteller können alle Arten von Plänen und Listen erzeugt und ausgedruckt werden.

Die Lernziele sind folgendermaßen strukturiert:

• Lernprojekt, Gesamtübersicht

• Anfertigen verschiedener Dokumentationen

• Ausbildungsprojekt Küchen installation nach Kundenauftrag

• Ausbildungsprojekt Badinstallation mit ausführlichem Kundengespräch

• Ausbildungsprojekt Flurinstallation mit Auftragsplanung

• Ausbildungsprojekt Schlaf/ Kinderzimmer nach Kundenauftrag

• Ausbildungsprojekt Unterverteilung mit Planung und Kalkulation

• Prüfung aller Installationen nach DIN VDE 0100 Teil 600

• Blitz- und Überspannungsschutz

• Dokumentation, Übergabe- und Prüfbericht

Alle Experimente können sowohl im fehlerfreien, sowie im fehlerbehafteten Zustand durchgeführt werden. durch verschiedene Fehlerkombinationsmöglichkeiten entsteht eine große Anzahl an Übungsaufgaben.

Lieferumfang und Funktionselemente:

• CD-ROM mit Labsoft-Browser und Kurssoftware

• Planungssoftware für die komplette Gebäudeplanung

• Gebäudesystemtrainer „ Installationsschaltungen“

• PC gestützter Universalfehlersimulator

• FI-Schutzschalter 30mA

• Dreipoliger Leitungsschutzschalter

• 6 Stück einpolige Leitungsschutzschalter

• Vierpoliger Blitz und Überspannungsschutz

• Überspanungsfeinschutz für elektronische Geräte

• Stromstoßrelais

• 3 Stück Steckdosen 230V

• Geräteanschlussdose 400V

• 4 Stück Aus-Wechselschalter

• Serienschalter

• Kreuzschalter

• 2 Stück Dimmer

• Bewegungsmelder

• 5 Stück Glühlampen 25W mit Fassungen

• 2 Stück Leuchtstofflampen mit Fassungen Drossel und Starter

• Kompaktleuchtstofflampe mit dimmbarem Vorschaltgerät

• NV-Halogenlampe mit dimmbarem elektronischen Trafo

• Multifunktionsschalter mit Bewegungserkennung

• 2 Spannungsmesser, max. 600V

• Strommesser max. 10A

• Dreikanaloszilloskop max.600V

• Ein- und Ausgänge: 4mm Sicherheitsbuchsen

• Messeingänge: 2mm Sicherheitsbuchsen

• 2 x Spannungsmesser, max. 600V

• 1 x Strommesser max. 10A

• 1 x Dreikanaloszilloskop max. 600V

• Interface mit USB-Schnittstelle

• Betriebsspannung: 3 x 230V/400V/50Hz

• Anschluss: CEE 16A

• Abmessungen: 1000 x 800 x 220mm

• Gewicht: 25kg
