CAS 1 AS-Interface

CAS 1 AS-Interface

Das Aktuator-Sensor-Interface (AS-Interface) ist ein standardisiertes (nach IEC62026 und EN 50295) und offenes Vernetzungssystem für die unterste Feldebene das von weit über 100 Herstellern unterstützt wird. Ein wesentliches Merkmal der As-Interface Technik ist die Verwendung einer gemeinsamen zweiadrigen Leitung zur Datenübertragung und der Verteilung der Hilfsenergie an die Sensoren und Aktoren. Dazu wird ein AS-Interface Netzteil eingesetzt, welches die Anforderungen des AS-Interface-Übertragungsmodus erfüllt. Zur Verdrahtung der Teilnehmer wird die mechanisch kodierte und damit Verpolungssichere AS-Interface Profilleitung verwendet, die mit Durchdringungstechnik einfach und ohne jedes Abisolierwerkzeug kontaktiert werden kann.

Das AS Interface wird dort eingesetzt, wo einzelne Aktoren und Sensoren räumlich über eine Maschine bzw. Anlage verteilt sind und ein direkter Feldbusanschluss bisher technisch nicht realisierbar oder unwirtschaftlich war. Hierdurch können aufwendig verdrahtete Steuerleitungen und Rangierverteiler entfallen, der Aufwand für Service und Wartung verringert sich deutlich. Aufgrund dieser Einsparungsmöglichkeiten und der einfachen Montage und Inbetriebnahme ist das Aktuator-Sensor-Interface ein heute weit verbreiteter Standard in der Automatisierungstechnik.

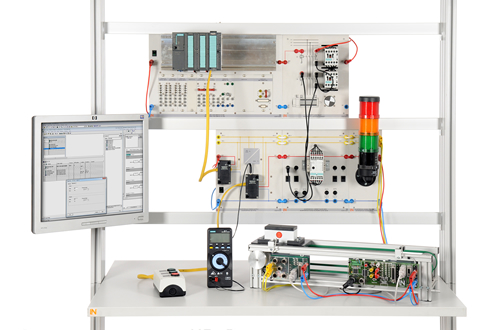

Das modulare Trainingssystem AS-Interface beinhaltet eine repräsentative und kostengünstige Auswahl an AS-i Teilnehmern. Es werden ausschließlich industrielle Komponenten verwendet und der Anschluss der Teilnehmer erfolgt zum Teil über die originale AS-Interface Profilleitung um so den größtmöglichen Wiedererkennungswert zu erreichen und die notwendige Handlungskompetenz zu vermitteln.

Das System beinhaltet die folgenden Themenschwerpunkte:

• AS-Interface Teilnehmer anschließen und installieren

• AS-Interface Teilnehmer adressieren und in der Busstruktur in Betrieb nehmen

• Anwendungsprogramme entwickeln und analysieren

• Aufbau, Programmierung und Analyse von Steuerungsschaltungen

• AS-Interface Adressier- und Diagnosegerät anwenden
