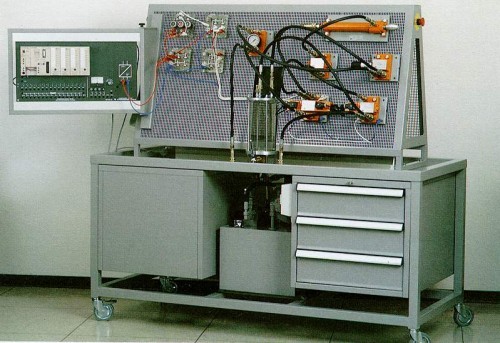

HBC / HEC Hydraulik

Systembeschreibung der HD-Platten

Konstruktionsmerkmale:

Die Bauteile sind auf HD-Platten montiert.

Die Schaltzeichen der elektrischen und pneumatischen Bauteile nach DIN 40713 bzw. nach

DIN ISO 1219 und deren Anschlußbezeichnungen sind auf die Platten aufgesiebt.

Das Montagesystem wird in die Lochrasterwand eingehängt und erlaubt somit einen beliebigen, modularen Aufbau. Federn sichern die Platten in der Lochrasterwand. Sie verhindern sicher ein Ausklinken oder Verschieben im Raster. Die elektrischen Anschlüsse sämtlicher Bauteile sind auf die Frontseite der Platten montiert und erfolgen über 4 mm Sicherheitsbuchsen. Diese sind farblich gekennzeichnet.

Ausführung: Stahlplatte, pulverbeschichtet mit 4 Einhängenasen und 1 Sicherungsfeder.

Schaltbild und Anschlußbezeichnungen: Siebdruck

Kupplungen fürLuftversorgung: Einhand - Schnellsteckkupplungen 4 mm.

Abmessungen: 121x130x32 mm (H x B x T)
