EWG 1 Windkraftanlagen
EWG 1 Windkraftanlagen

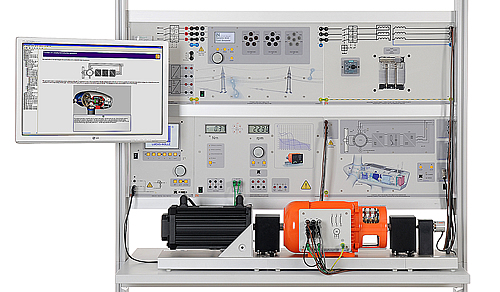

Die Ausstattung ermöglicht die Untersuchung moderner Windkraftanlagen mit „Doppelgespeisten Asynchrongeneratoren“. Der Wind lässt sich realitätsnah mit dem Servo-Maschinenprüfstand und der Software „WindSim“ emulieren. Durch die PC-Anbindung ist während der Experimente eine komfortable Bedienung und Visualisierung gewährleistet. Der dazu gehörende Multimediakurs „Interactive Lab Assistent“ vermittelt die theoretischen Kenntnisse, unterstützt die Durchführung der Versuche und die Auswertung von Messdaten.
Lerninhalte:
Aufbau und Wirkungsweise moderner Windkraftanlagen verstehen
Physikalische Grundlagen „Vom Wind zur Welle“ erarbeiten
Verschiedene Windkraftanlagenkonzepte kennen lernen
Aufbau und Inbetriebnahme eines doppeltgespeisten Asynchronwindgenerators
Betrieb des Generators bei wechselnden Windstärken und Regelung der Ausgangsspannung und -frequenz
Bestimmung von optimalen Arbeitspunkten bei wechselnden Windbedingungen
Untersuchung des Verhaltens bei Netzfehlern „Fault-ride-through“
Ihre Vorteile:
Exakte Nachbildung der aktuellen Technologie von Multi-Megawatt-Windkraftanlagen
Ein voll funktionsfähiges Trainingssystem für Windkraftanlagen mit doppelt gespeisten Asynchrongenerator (DFIG)
Mathematisch exakte Wind-Simulation, die den Wind an der Welle emuliert
Untersuchung des Verhaltens bei Netzfehlern “Fault-ride-through” FRT
Produktsuche
Systembeschreibung der Experimentierplatten mit fotorealistischem Farbdruck
Die Experimentierplatten bestehen aus 5 mm starken Schichtpressstoffplatten, die beidseitig mit widerstandsfähigem Melaminharz beschichtet sind. Die Grundfarbe der Platten ist RAL7035 (lichtgrau). Die Abmessung betragen einheitlich DIN A4 in der Höhe (297mm). Drei Breitenvarianten stehen zur Verfügung: 114mm, 228mm oder 456mm. Zur Reduzierung der Verletzungsmöglichkeiten sind die Ecken der Frontplatten mit einem Radius von 3 mm abgerundet. Auf den Frontseiten sind die Symbole des jeweiligen Gerätes bzw. der Schaltung gemäß den neuesten DIN-Vorschriften in schwarzer, bei Bedarf auch farbiger, kontrastreicher UV-Farbe aufgebracht. Wenn möglich und sinnvoll, wird der Frontplattendruck um farbige Grafiken oder Fotos ergänzt. Die UV-Farbe ist auch bei Sonnenbestrahlung farbstabil. Ein spezielles Verfahren mit einem zusätzlich Schutzlacküberzug, sichert einerseits die Robustheit und Kratzfestigkeit, reduziert aber nicht die Transparenz und Klarheit des Frontplattendrucks. Die elektrischen Anschlüsse sind auf 4mm Sicherheitsbuchsen herausgeführt. Die Rückseite ist mit einer Abdeckhaube gegen Berührungen geschützt.
Der Spannungsversorgungsbus wird zur besseren didaktischen Übersicht am oberen - und unteren Plattenrand mit einer Farbgebung nach DIN72551hervorgehoben und durchgeführt.
Die Experimentierplatten können im speziellen Experimentierrahmen ohne Werkzeug eingesetzt werden. Alternativ besteht bei allen Experimentierplatten mit Pultgehäuse auch die Möglichkeit, diese direkt auf dem Tisch liegend oder im Koffer eingebaut einzusetzen.
